  Historische Gebrauchsanweisung
von Continental - Licht:
Rückseite: Ergänzung für den Betrieb der Scheinwerferlaterne 1015.




Ergänzungen zu der umstehenden Gebrauchsanweisung
für den Betrieb der Scheinwerferlaterne.

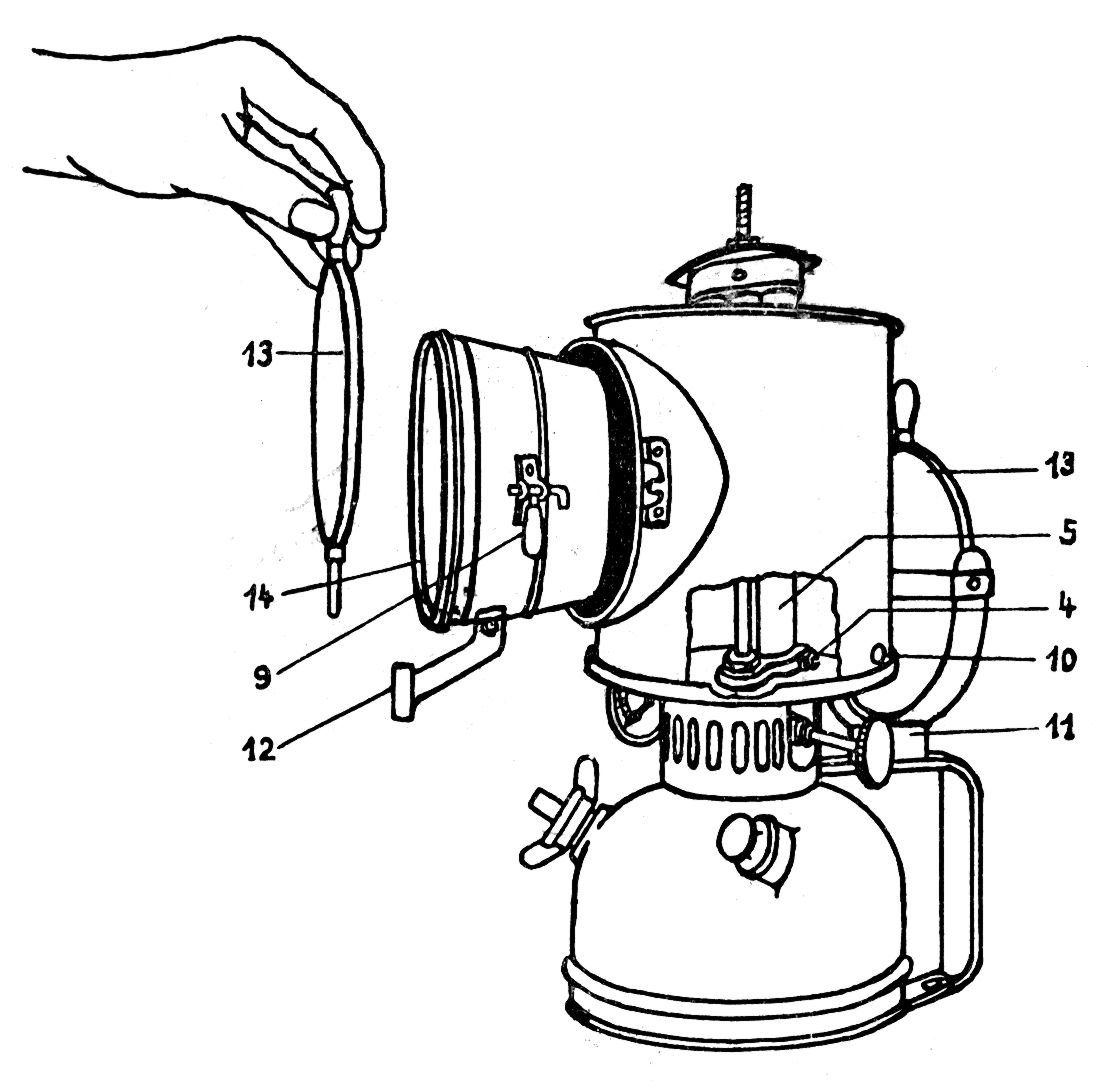

Scheinwerferlaterne Continental 1015
 4 = Feststellschraube
 5 = Luftrohr
 9 = Türgriff
10 = Öffnung
11 = Futteral mit Böckchen
12 = Buntscheibenhalter
13 = Buntscheibe
14 = Ring



Zu 2 und 3: Befestigen der Glühkörper und Anzünden der Laterne.

Zum Befestigen der Glühkörper und zum Anzünden der Laterne öffnet man die Laternentüre mittels des Griffes (9), im Übrigen verfährt man genau wie umstehend unter 2 und 3 angegeben.

Zu 5 und 6: Reinigen der Düsenöffnung und Reinigen der Laterne.

Man hebt die Laternenhaube ab und öffnet die Laternentüre mittels des Griffs (9) im Übrigen verfährt man genau wie umstehend unter 5 und 6 angegeben.
Um zum Reinigen der Düsenöffnung das Luftrohr (5) mit dem Glühkörper in die Höhe heben zu können, öffnet man die Feststellschraube (4) mittels des beigegebenen Schraubenziehers, wobei dieser durch die kleine Öffnung (10) einzuführen ist.

Soll die Scheinwerferlaterne als Signallaterne dienen, so wird sie mit Signaleinrichtung ausgestattet, bestehend aus:

1 Futteral mit Böckchen (11)
1 Buntscheibenhalter
2 Buntscheiben (rot und grün) (13)
Die Buntscheiben (rot oder grün) (13) werden nach Bedarf aus dem Futteral (11) herausgenommen und auf den Halter (12) gesteckt. Die weißen Scheiben in Ring (14) dürfen jedoch nicht herausgenommen werden.
